Проект № 2. И где вам еще сделают 25 метров уникального кабеля?
Заказчику для изготовления высокочастотных датчиков потребовалось 80 метров литцендрата 112 х 0,15 мм. Кроме того, он попросил на основе этого литцендрата сделать 25 метров кабеля. Это сложная задача, за которую обычный кабельный завод взялся бы только при заказе партии от 800 метров.

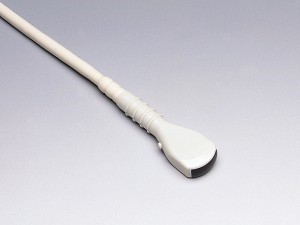

Пример высокочастотного датчика. Часто используется в медицине для сканирования внутренностей человека, например, при УЗИ.
Сначала специалисты «Диады» подготовили скрутки из 4 эмальпроводов, потом эти четверки размотали на 4 катушки, скрутили еще раз в четверки – итого получился 16-жильный литцендрат. Его, в свою очередь, размотали на 7 катушек и скрутили еще раз. Таким образом получили 112-жильный, очень аккуратно сделанный литцендрат.
Его все время скручивали в разные стороны, поэтому в итоге литцендрат, при использовании, ложится очень ровно и правильно. Внутренние напряжения, которые и так достаточно невысокие из-за использования машины с откруткой, компенсировались встречным направлением скрутки. Но все это полдела, затем нужно было на основании этого литцендрата изготовить провод, в котором внутреннюю жилу будет представлять обмотанный пленками литцендрат. Наружную изоляцию в качестве оплетки необходимо изготовить из такого же эмальпровода диаметром 0,15 мм.
Для этого специалисты «Диады» обмотали жилу несколькими слоями фторопластовой пленки. Натростили (трощение – процесс сплетения нескольких проволочных нитей в одну жилу) по 7 жил на 16 веретен и заправили все в оплеточную 16-кареточную машину. Сделали оплетку. Сверху изготовили оболочку из комбинации ПЭТ-пленки и фторопласта СКЛ. Итого – получили абсолютно уникальный кабель. И всего 25 метров.
Итоговый метраж кабеля: 25 метров
Цена за разработку и производство: 5 000 руб. за литцендрат и 5 000 руб. за кабель. Разработка – за счет «Диады».
